Механическая топка ТШПМ 2.0 в Душанбе
Механическая топка ТШПМ 2.0 с шурующей планкой предназначена для сжигания каменного и бурого угля, устанавливается в отопительных котельных с механизированной подачей топлива. Топки работают в автоматическом режиме и обеспечивают следующие функции: подача топлива на топливную решетку, шурование и перемещение слоя горящего топлива, сброс золы и шлака при помощи шурующей планки с электромеханическим приводом.

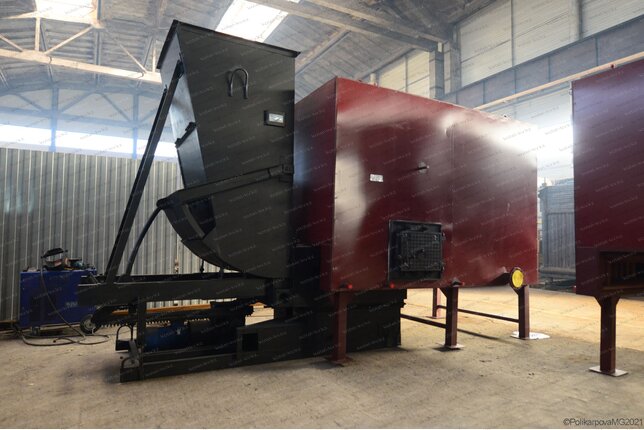

Марки котлов работающих с топками ТШПМ-2,0 - КВм, Гефест 2.0, Братск 2,0, Богатырь 2.0, ДСЕ 2,0 и прочие.
Сфера применения топки ТШПМ 2.0
Механизированная твердотопливная топка ТШПМ-2,0 устанавливается водогрейными котлами КВм, применяется для отопления, горячего водоснабжения и вентиляции различных объектов:- крупные производственные и административные здания.
- больницы, школы, детские сады, санатории, клубы, магазины.
- теплицы, фермы, птицефабрики.
- устанавливается в угольных отопительных котельных для отопления жилых помещений.
Преимущества механической топки ТШПМ 2.0
- Автоматизированная система подачи топлива и золошлакоудаления;
- Контроль перегрузки шурующей планки с системой водоохлаждения;
- Позонное деление топки позволяет распределить необходимое количество воздуха в каждую зону;
- Зона сушки позволяет работать с влажным топливом.

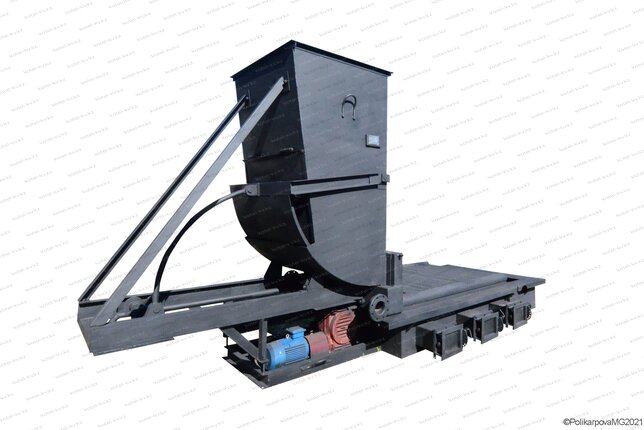

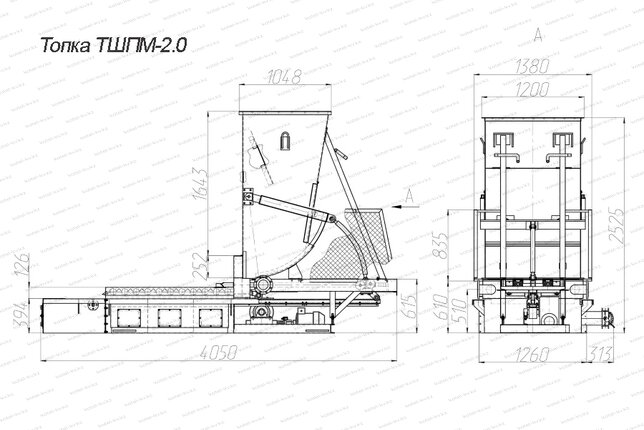

Устройство топки ТШПМ 2.0 с шурующей планкой

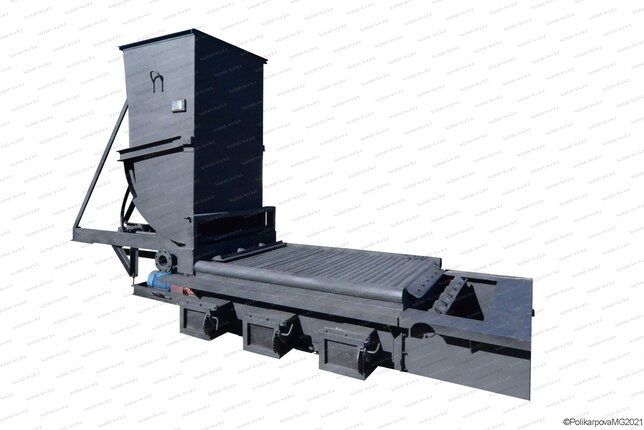

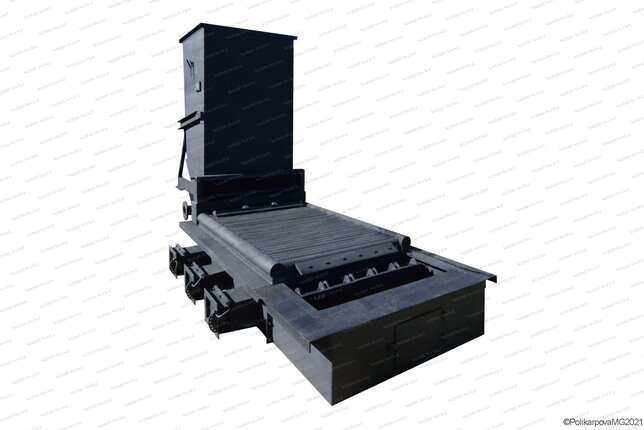

Механическая топка ТШПМ 2,0 МВт – неподвижная, беспровальная, состоит из следующих основных узлов: бункера, шурующей планки, водоохлаждаемой решетки, поворотных колосников.Бункер располагается в передней части топки и служит для создания запаса топлива и подачи его на топливную решетку.
Рама и воздухораспределительный короб составляют основание топки. Воздураспределительный короб при помощи перегородок делится на три зоны: сушки, горения, охлаждения. В каждую зону подается определенное количество воздуха, поскольку в зоне горения требуется большее количество воздуха, чем в зонах сушки и охлаждения.
Шурующая планка служит для подачи топлива из бункера, его распределения по топливной решетке, перемешивания горящего топлива со свежим, сброс золы и шлака. Чтобы избежать деформации, шурующая планка изнутри охлаждается. В движение шурующую планку приводит каретка.

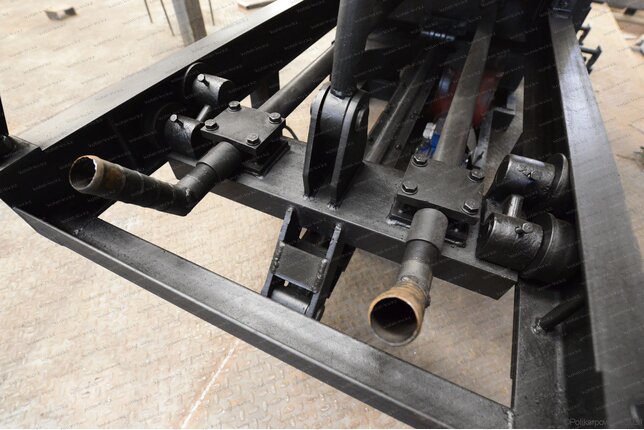

Каретка состоит из швеллера, к которому привариваются опоры шурующей планки и кронштейнов, необходимых для крепления штанги и тяги секторного питателя. Штанга состоит из короба и зубчатой рейки, служит для передачи усилия от привода на каретку.
Блок решетка топки БШП 2.0 состоит из водоохлаждаемых труб, по которым распределяется топливо. Водоохлаждаемые трубы устанавливаются параллельно друг другу и пропускают через себя постоянно циркулирующий теплоноститель, который охлаждает конструкцию и не дает прогореть колосникам. Межтрубное пространство занимают металлические полосы с отверстиями небольшого диаметра. Через отверстия поступает необходимое количество воздуха для горения.
Поворотные колосники устанавливаются после топливной решетки и предназначаются для сброса золы и шлака в канал золоудаления.
Принцип работы механической топки ТШПМ-2.0
Топливо в бункер топки подается системой топливоподачи котельной. При помощи секторного питателя производится подача топлива из бункера на решетку. Секторный питатель приводится в движение тягой.
Усилие, необходимое для движения шурующей планки и секторного питателя, создается приводом топки ТШПМ-2,0.
Деление топки по зонам позволяет сжигать влажное топливо. В первой зоне топливо подсушивается и прогревается, далее попадает в зону активного горения, затем в зону догорания и охлаждения, тем самым полностью прогорая.
Работа шурующей планки заключается в следующем: при ходе шурующей планки вперед слой топлива, лежащий на решетке, движется волнообразно, что способствует его перемешиванию, а при обратном ходе планки часть раскаленного топлива с середины решетки перемещается к фронту, благодаря чему улучшаются условия воспламенения новых порций угля, поступающих на решетку, раскаленные частицы являются очагами воспламенения свежего топлива.
Когда планка движется назад, то топливо смещается только на 15-25% от величины сдвига в прямом направлении. Образующиеся зола и шлак, при помощи поворотных колосников, сбрасываются в канал золошлакоудаления.
Движение планки регулируется автоматикой топки. Для надежного заполнения решетки топливом, а также осуществления шуровки слоя происходит чередование ходов планки на разную длину. Выбор движения планки определяется в зависимости от характеристик топлива, длины решетки и тепловой нагрузки топки.
В топке ШП-2,0 предусмотрены устройства независимого регулирования объема дутьевого воздуха по зонам горения, подаваемого вентилятором под решетку и подача вторичного воздуха в зону горения над решеткой. Диапазон регулирования мощности топки обеспечивается изменением интервала времени между циклами хода шурующей планки и объема подачи дутьевого воздуха в зоны горения топлива.
При прекращении подачи электроэнергии и отклонениях от допустимых значений давления, температуры воды на выходе из котла, разрежения в топочной камере, автоматика безопасности обеспечивает отключение дутьевого вентилятора, автоматической подачи топлива и включение светозвуковой сигнализации.
Комплект поставки топки ТШПМ 2,0

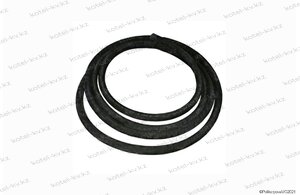

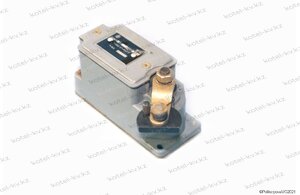

В комплект поставки топки ТШПМ 2.0 входит: топочный блок в сборе с опорной рамой, бункер угля, каретка, привод, шурующая планка, запорная арматура, концевые выключатели, рукав с нитяной оплеткой, хомуты, вентилятор поддува, паспорт и инструкция по эксплуатации. Автоматика топки ТШПМ 2.0 не входит в комплект поставки и поставляется отдельно.
Купить топку ТШПМ 2.0 в Душанбе
Для того, что бы купить механическую топку ТШПМ 2,0 с шурующей планкой в Душанбе вы можете сделать заявку по телефону +7-7172-69-59-73, либо оформить заявку онлайн. Менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки. Транспортирование котлоагрегата и вспомогательного оборудования до объекта осуществляется автомобильным транспортом.
